Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Delta » 01 Aug 2011, 09:44

Õpetus kuidas käepäraste vahenditega teha endale kodune kiirusemõõtja.

Algtekst koos õpetuse ja kommentaaridega asub SIIN.

Pilt

Pilt

Pilt

Kasutatud tarkvara leiab siit.

Tundub huvitav lahendus olema. Vaatab, uurin natuke juppide saadavust ja ehk proovin järgi :up
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...

Kasutaja avatar
Ints
Guru
Postitusi: 229
Liitunud: 01 Aug 2011, 15:17

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Ints » 01 Aug 2011, 15:31

Arvutihiirelt saad sobivad jubinad+ usb toitekaabli (soft jookseb arvutis siis usb'st saab kohe ka 5v), 3.5mm otsa kui on olemas mõni katkine mobla või mp3 mängija või muu analoogne vidin. Võibolla olen ma liiga suur optimist aga mõlemaid peaks praeguseks ajahetkeks juba mitmeid kodudes kuskil sahtlinurgas vedelema. Seega suht 0.- € projekt kui tegemiseks peaks minema.
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.

Kasutaja avatar
Delta
Administraator
Postitusi: 1480
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Delta » 01 Aug 2011, 20:20

Elektroonika on minust kaugelt mööda läinud 8-)

Põgus revideerimine siiski näitas, et üks üleliigne usb-hiir on tõesti olemas, samuti ka 3,5 mm otsikuga kaableid. ELFA-st leidsin samad 5 mm IR-ledid ja fototransistorid, tundub, et need on kohapeal ka olemas. Puudu on veel toru ja takisti...

Mis natukene mõtlema paneb on see, et kuul peab läbima 5 mm ala nii toru alguses kui ka lõpus, st küllaltki lihtne on nt tagumisest mööda lasta. Laiemaid lede-fototransistoreid paraku ei leidnud. Peab vist sinna toru otsa mingi adapteri/ lahenduse leiutama, mis tagaks selle, et lask läheks alati enam-vähem keskelt.

Edit: teoorias võiks ju mitu ledi kõrvuti panna ja kasutada toru asemel nt ristkülikut... :roll:
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...

Kasutaja avatar
Ints
Guru
Postitusi: 229
Liitunud: 01 Aug 2011, 15:17

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Ints » 02 Aug 2011, 10:03

selles see häda on jah, et peab küllaltki täpselt diabooli torust läbi toimetama, uhkemates cronodes ongi mitu, DIY projekt muutub kohe keerukamaks kui lisada rohkem- need hiire omad on suht kitsa alaga. Väikse täiendusena uuemates hiirtes on üks paar, vanemates kuuliga hiirtest saab kaks paari. Kui panna mõlemale juurde üks vastuvõtja(et moodustuks kolmnurk) samas ahelas siis peaks saama natuke suurema ala millest diabooli läbi lennates tekib katkestus. Valgusel on õnneks omadus hajuda piisab ühest led'st arvatavasti. Toru on ka minu jaoks suur probleem - muidu oleks eila valmis isegi meisterdanud. Momendil sähvas peast läbi, et need kaasaegsed harjavarred peaks tegelt sobima. Suht sobiv läbimõõt ja mingi kergelt laines plekk õhukese plastiku all.
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.

Kasutaja avatar
Delta
Administraator
Postitusi: 1480
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Delta » 02 Aug 2011, 20:50

Oot, mida sa sealt arvutihiirest peale kaabli kasutad? Vanades kuuliga hiirtes pole ju üldse lede, optilistel hiirtel on üks tavaline punane?
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...

Kasutaja avatar
Ints
Guru
Postitusi: 229
Liitunud: 01 Aug 2011, 15:17

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Ints » 03 Aug 2011, 09:19

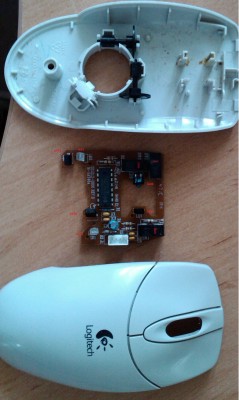

vanas hiires (need mis on kuuliga) on kolm komplekti, optilisest hiirest saad ja ainult ühe- rulliku oma siis. Panin pildi ka. See alupleks toru mis veevärgis kasutusel peaks kah hästi sobima, miski 20mm läbimõõduga peaks suht sobiv olema. Ma jootsin sensorid hiirelt juba maha, see nädal teised plaanid aga 20mm alupleksi toru leian kah kodust siis arvatavasti järgmise nädala algul proovin ära, muud vidinad on olemas (usb kaable, 3,5 otsik ja tak)
Manused
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.

Kasutaja avatar
Delta
Administraator
Postitusi: 1480
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Delta » 03 Aug 2011, 20:06

Näedsa, jälle targem... :up

Ma ise kaldun vist jämedama toru poole, saab püssi/ püstoli otsapidi torusse panna. Ilmselt valin plasttoru, kuna seda lihtsam lõigata ja erinevalt metallist pole ohtu, et püssi kriipima hakkaks...

Andsin ka juppidele tellimuse sisse, mõne päeva pärast peaks kohal olema. :up
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...

Kasutaja avatar
Ints
Guru
Postitusi: 229
Liitunud: 01 Aug 2011, 15:17

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Ints » 04 Aug 2011, 08:40

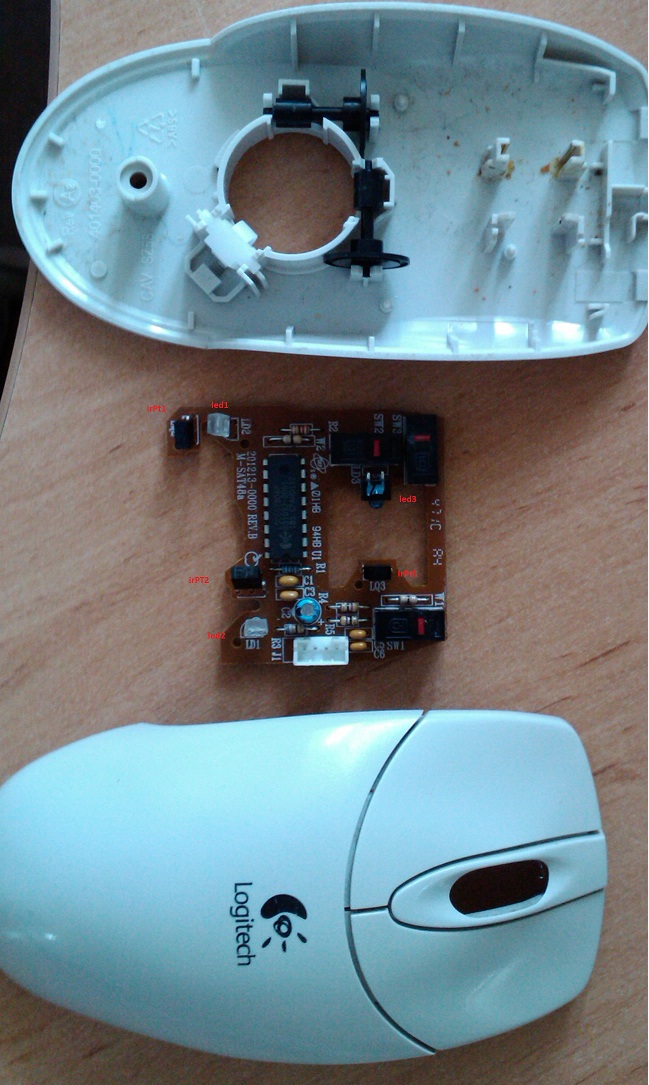

ise mõtlesin nii lahendada, et esimese osa lõikab toru pooleks siis saab kummiga või kõrtega tõmmata raua külge ja saab paremini suunata sihtida telgjoont. Mida jämedamasse torusse paned seda raskem on läbi kahe punkti seda diabooli lennutada (1" =2,54cm siis 25mm alupleks on täpselt paras). Pluss kogu õhk ei lenda torusse kui jätta ette veel ruumi. ma muidugi ei tea kas see õhk seda täpsust mõjutab aga siis on vähemasti võimalus mängida selle faktoriga.
Manused
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.

Kasutaja avatar
Delta
Administraator
Postitusi: 1480
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Delta » 04 Aug 2011, 09:31

No ma mõtlesin midgai sarnast: lõikan esimese osa pooleks, et saaks raua sinna toetada ja nõnda vertikaalsuunas telje paika. Praegu otsin nelikant toru, täpsemalt ristküliku kujulist. Ümmarguse häda on see, et kuna püssiotsad erineva kujuga (nt HW97K-l on lisaks torule ka vinnastamisheebel, püstolitest ma üldse ei räägi), siis peaks toru diameeter olema üsna suur. Kandiline on natuke kompaktesem.
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...

Kasutaja avatar
Ints
Guru
Postitusi: 229
Liitunud: 01 Aug 2011, 15:17

Re: Nipinurk: vaese mehe kiirusmõõtja (kronograaf)

Postitus Postitas Ints » 05 Aug 2011, 10:58

natuke teistmoodi lahendused aga toimivad samuti:
siin on asja rohkem seletatud http://www.inpharmix.com/jps/Jims_chrono.html" onclick="window.open(this.href);return false;
veel üks projekt http://www.zeroin.co.uk/showthread.php?t=119300" onclick="window.open(this.href);return false;
ja veel üks http://www.spudfiles.com/forums/how-to- ... 15325.html" onclick="window.open(this.href);return false;
põhim kõik ühel loogikal aga lahendatud parasjagu käepärast olevate vahenditega.
ja kes tahab või kasutada üldse mikrofoni, sest SoftCrono on algselt selle jaoks tehtud, et mõõta mikrofoniga kiirust,
teema ise siin http://talonairgun.com/forum/viewtopic.php?t=436" onclick="window.open(this.href);return false;

Eile jootsin juhtmed külge ja testisin, saab küll aga häälestamine võib kujuneda hiirest pärit jubinatega keeruliseks.
