Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Ints »

Nii, sai siis valmismeistertatud natuke ülbem isetehtav kiirusemõõtja. Idee pärit siit ja peamine edasiarendus mida lugesin.
Tegelikult on idanaabrite foorumites mitmeid teemaarendusi ja modifikatsioone mida sai samuti loetud.
Projekt vajab natuke rohkem oskusi ja vaeva kui see helikaardi oma.
Kuna minu valitud mõõtjale valmis plaadijoonist polnud, siis algmaterjaliks kasutasin juba valmis "layouti". Skeemi järgi sai siis joonistatud Sprint-Layout progega plaadile joonis ja prinditud paberile. Seejärel triikimistehnoloogi abil kantud plaadile ja augud puuritud, sellele järgnes söövitusprotsess, ning valmis ta saigi.
Ütleme nii, et oleks ilmselt saanud paremini aga esimese korra kohta käib küll.

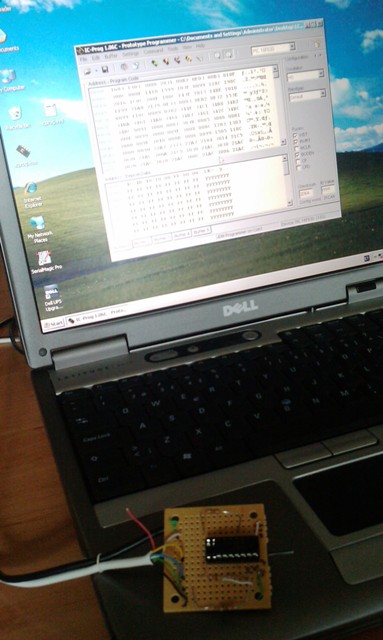

Mõlema tegevuse kohta infot leiab näiteks elfa tehnikafoorumist. Siis sai ehitatud mikrokontrolleri progeja ja kivi progetud.
Seejärel asjad plaadile joodetud ja peale kontrolli, veelkordset kontrolli ja siis igaks juhuks
korra veel kontrollitud kas kõik ikka on õigesti- tundus, et on. Sai siis julgus rindu võetud ja asjale vool selga lastud...
...juhtus minu puhul täiesti uskumatu asi ehk töötas esimesel katsel, seda küll väikeste mööndustega-nimelt
mõõtja see osa mis on-off protsessi peaks juhtima ei tööta. See kivi õnnestus korduvale kontrollile ikka skeemile valesti joonistada.
Õnneks kiirusmõõtja põhiprotsessi ehk kiirusemõõtmist see ei sega.
Apastraat võimaldab siis: mõõta kiirust alates 8-13m/s kuni xxx,x(vist kuni ~600m/s) kuvada suudab 999,9m/s sõltuvalt softiversioonist
teoorias kuni 60(erinevad softiversioonid) lasu mälu ja neid on võimalik vaadata, mälu täitumisel lihtsalt mõõdab edasi aga mällu ei kirjuta ja sealt ei kustuta
sisestada sensorite vaheline kaugus ehk igaleühele oma
saab läbi com-pordi arvutiga ühendada
kontrollib sensorite seisukorda iga lasu järel ekraanil, annab ka kaudselt infi aku "väsimust".
Sensorist möödalennul antakse veateade
Käib sõltuvalt lahendusest 5v ja edasi.
Praegu peamine puudus on see, et kuna idanaabri kirillitsa käib enamusel lcd'l üle jõu, siis on vaja see osa kohandada kodumaiseks, momendil on seal mingid sümbolid. Tööekraan on ok aga nn menüü osa.
Skeemi kohandades ei näinud kõike ette, nii paigutuse kui radade osas. Nüüd on juba selgus olemas ja väike kogemus ka, lõppversioon tuleb juba parem.
Kui smd jubinaid kasutaks saaks üsna väikse asja valmis. Praegu on ~55x40mm. Talv ei ole enam kaugel siis prooviks juurde aretada mitme sensoriga raami, et saaks suvaliste õhukatega kasutada. Aga selle mitme sensoriga mõõtja puhul on omad hädad ja pole leidnud sellist head lahendust mis ka mulle sobiks nn dumbuseri versioon :D
Vabadel hetkedel tegelen hex koodi lahkamisega, et ekraan kuvaks normaalseid sümboleid ja kui lähipäevil saan korraliku multimeetri laenuks, siis saab natuke peenhäälestust teha kasutatud osade osas, kõik kasutatud tavavidinad on kusagilt maha joodetud.
Nagu ikka- edusammudest annan teada.
Viimati muutis Ints, 18 Sept 2012, 14:12, muudetud 1 kord kokku.
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.
Kasutaja avatar
Delta
Administraator
Postitusi: 1529
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Delta »

WOW... see on kõik, mida öelda oskan :mrgreen: :up

Asi endiselt IR ledide/ fototransistorite peal? Mis selle kupatuse maksumuseks tuli, kui isiklik töö ja vaev ning ajakulu välja arvata?
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...
Kasutaja avatar
Ints
Guru
Postitusi: 234
Liitunud: 01 Aug 2011, 15:17

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Ints »

Delta kirjutas:WOW... see on kõik, mida öelda oskan :mrgreen: :up

Asi endiselt IR ledide/ fototransistorite peal? Mis selle kupatuse maksumuseks tuli, kui isiklik töö ja vaev ning ajakulu välja arvata?
Ikka ir ja led, kõik nad-Combro, Chrony, IBH jpt. Idapool on ka üks versioon mis põhineb induktiivsusel(kuda iganes seda peaks ütlema ja mõistma lugeda saab näiteks siit)

maksumus: need mida ei leidnud ja pidin ostma läks kusgil ~15€, söövituspulber, kaks kivi, pic pesad, lcd(7,4€), mõni pudin veel.

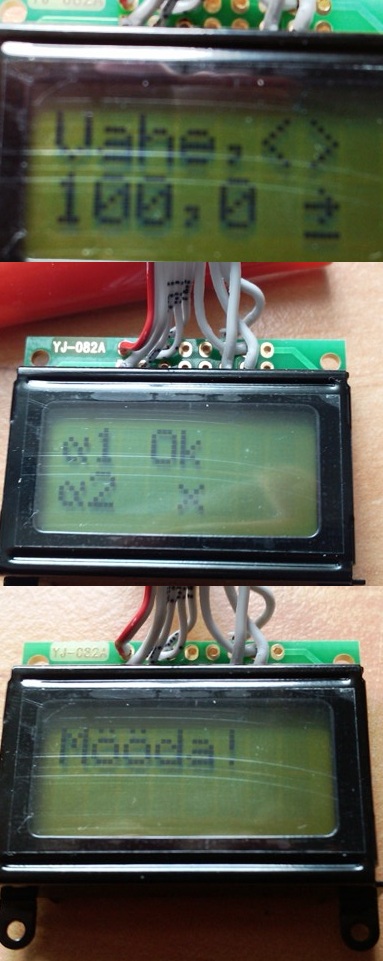

Sain vahepeal LCD kirjad korda,
ainuke mis veel on leidmata on vene D mida kuvatakse alfana, ei ole veel leidnud kus asub.
Airgun.org.ru on meite venekeelne õhuka huviliste seltskond ka aegajalt ilmutanud ja kui ma väga valesti aru pole saanud, siis vähemasti kaks analoogilist peaks siinpool juba varasemast olema (Tartu ja Narva).
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.
Kasutaja avatar
Delta
Administraator
Postitusi: 1529
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Delta »

Ei, mulle meelib. Meeldib kui tehakse ise, mitte ei sõltuta turul pakutavatest valmislahendustest. Kui täiustatud versiooniga alustad, siis võiksid asja step by step juhendina vormistada. Saaks malli võtta. Oled suure vaeva näinud, infot kogunud, töödelnud ja kohaldanud, patt oleks sellel lasta raisku minna. Või lasta järgijatel uuesti jalgratast leiutada.

Kui kõigile õhklevadele sobivast universaalsest disainist rääkida, siis ilmselt helikaardikrono kastlahendus on üks lihtsamini teostavaid. Enda versioonil (mis tööle ei hakanud) jätsin kasti ette eendi, millele sai siis relva esiosa toetada ja sensoritega joonele seada. Kuigi 100% katet ei anna seegi, kuna CO2 relvade tarvis peaks ehk kaugus sensosritest suurem olema, kuna laskmisel pihustuv gaas võib tulemusi moonutada.

Mainisid raskuseid lisasensorite paigaldamisel. Helikaardikronol oli asi lihtne - ühendad aga jadaühendusse ning asi "töötab". Kas selle lahenduse puhul siis nii lihtsalt ei saa või eeldab see skeemi muutmist? Loodetavasti polnud väga loll küsimus :mrgreen: Ma olen oma elus teinud täpselt ühe mikroskeemi, aga sedagi etteantud õpetuse järgi ja nii ammu, et ma isegi ei mäleta, mis asi sellest valmis.
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...
Vikerlane
Tõsine huviline
Postitusi: 137
Liitunud: 25 Mär 2012, 23:24

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Vikerlane »

Tibens :olu
Kasutaja avatar
Delta
Administraator
Postitusi: 1529
Liitunud: 11 Okt 2010, 10:15
Asukoht: Päälinn
Kontakt:

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Delta »

Üks asi veel, kui skeemidega tupikus oled, siis anna teada. Mul paar tuttavat, kes võiskid teemat jagada, ehk saan aidata. Küll eeldab see probleemi täpset formuleerimist, sest ise olen antud teemas null. Samuti saab vajadusel piltide jaoks serveri pinda kasutada, see manuste funktsioon on suht kohitsetud.
Springers are like Muscle-Cars - Classic, Heavy and Never out of style...
Kasutaja avatar
Ints
Guru
Postitusi: 234
Liitunud: 01 Aug 2011, 15:17

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Ints »

Delta kirjutas:Ei, mulle meelib. Meeldib kui tehakse ise, mitte ei sõltuta turul pakutavatest valmislahendustest. Kui täiustatud versiooniga alustad, siis võiksid asja step by step juhendina vormistada. Saaks malli võtta. Oled suure vaeva näinud, infot kogunud, töödelnud ja kohaldanud, patt oleks sellel lasta raisku minna. Või lasta järgijatel uuesti jalgratast leiutada.
Eks talve peale katsume põhitõed kirja saada, üldiselt minupoolne vaev jäi asja meisterdamise tasemele, suure töö on tehnikahuvilised idapool juba ära teinud. Idanaabrite valmidus asju jagada on igati positiivne nähtus. Lisaks, see et kel rohkem kogemusi või hea idee, paneb juurde ja saab veelgi parem. Neil seal see isemeisterdamine igati pop, sest lääne vidinate hinnad kõrged ja saadavus ka kohati olematu.
Delta kirjutas:Kui kõigile õhklevadele sobivast universaalsest disainist rääkida, siis ilmselt helikaardikrono kastlahendus on üks lihtsamini teostavaid. Enda versioonil (mis tööle ei hakanud) jätsin kasti ette eendi, millele sai siis relva esiosa toetada ja sensoritega joonele seada. Kuigi 100% katet ei anna seegi, kuna CO2 relvade tarvis peaks ehk kaugus sensosritest suurem olema, kuna laskmisel pihustuv gaas võib tulemusi moonutada.
Universaalne disain on jah suur :?: see kasti teema on muidu hea, täitsa toimib algul oli sensorite vahe 300mm nüüd ~140mm, väiksem ja vähem sihtimist.
CO2 on jah tiba raskusi aga pole ületamatu probleem, eeldab natuke rohkem sensorite ja softi koostööd, saab ilusti mõõta. See projekt peaks ka hakkama saama.
Delta kirjutas: Mainisid raskuseid lisasensorite paigaldamisel. Helikaardikronol oli asi lihtne - ühendad aga jadaühendusse ning asi "töötab". Kas selle lahenduse puhul siis nii lihtsalt ei saa või eeldab see skeemi muutmist? Loodetavasti polnud väga loll küsimus :mrgreen: Ma olen oma elus teinud täpselt ühe mikroskeemi, aga sedagi etteantud õpetuse järgi ja nii ammu, et ma isegi ei mäleta, mis asi sellest valmis.
Helikaardiga on lihtsam softil ja mic in'l on suht suva kuidas see signaal tuleb peasi, et ületab miskit taset. Mikroprotsessoril on sisendi tase määratud, kui näiteks mitu ühendada siis sisend võib "segadusse" sattuda ja tulemust ei saa, samas kui eeldus ei ole iga paukmõõdetuna, peaks kärama küll. Kui ossu oleks siis saaks testida, mis signaaliga juhtub kui mitu ühendatud on. Ma helikaardi projekti ajal testisin seda sensorite signaali. Mul oli 3 sensorit ühendatud ja 2 olid suht ühe tugevusega aga kolmas oli tunduvalt nõrgem. Teisel real oli 2 nõrgemat ja üks tugevam, natuke led'e ja sensorit keerates sai enam vähem võrdseks ja signaali tase proges sai kõige nõrgema järgi paika pandud.
Kiirusmõõtja skeem on sama, juurde tuleb peoga takke, kondekaid ja kivi, milles liidetakse ühe raja sensorite signaal üheks ja softis tuleb teha muudatus sisendi taseme ja jälgimse kohta. Nii lihtne ongi :D :idea: minu tase veel koodi kribamiseni ei küündi.
Peamine, et naabrist parem- see vaene mehike peab sööma hallitanud juustu, sõitma katuseta autoga, jooma vana veini ja elama ülemöödunud sajandil ehitatud majas.
Kasutaja avatar
Ints
Guru
Postitusi: 234
Liitunud: 01 Aug 2011, 15:17

Re: Isetehtud kiirusmõõtja (kronograaf) vol2

Postitus Postitas Ints »

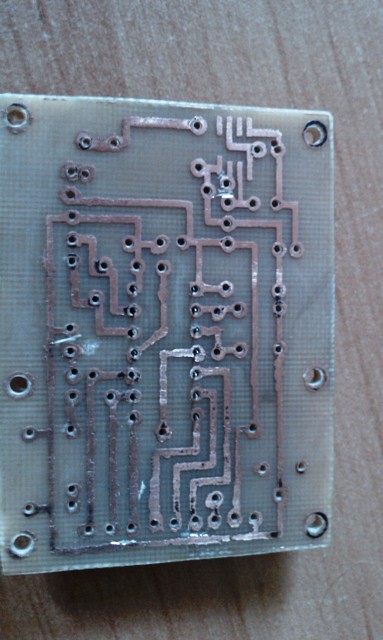

Nii, hooaeg on alanud ja sai siin siis lõpuks märts-aprill natuke ehitatud. Esimene plaat sai valesti projekteeritud, seega tegin uue plaadi, lisaks ulatatud abikäele sai muudetud ka vene D ladina S. Apastraat võimaldab 60 lasku mällu talletada ja need arvutisse laadida. Pann pildi ka 60 lasu info kohta. Kõigepealt sai tehtud ca 15 lasku "soojenduseks" ja siis ~20 min 60 lasku testlehte.

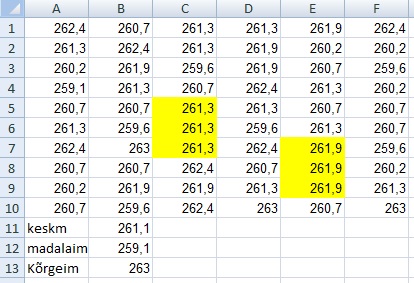

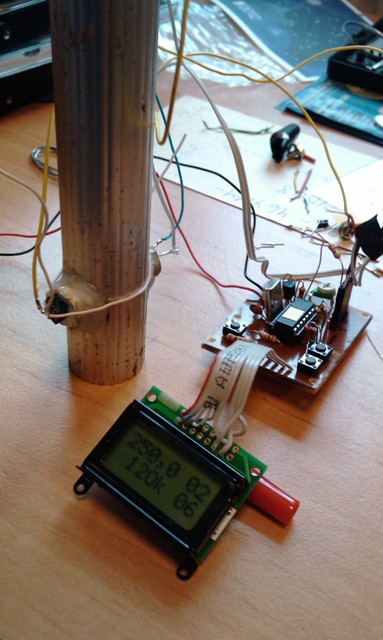

Lisasin diaboolide poolt uuristatud augu 25m lastuna FT asendis ja pildi mõõtjast endast ka. Tulemused on tabelis näha ja kollasega märkisin täpselt sama tulemusega järjetikused lasud.

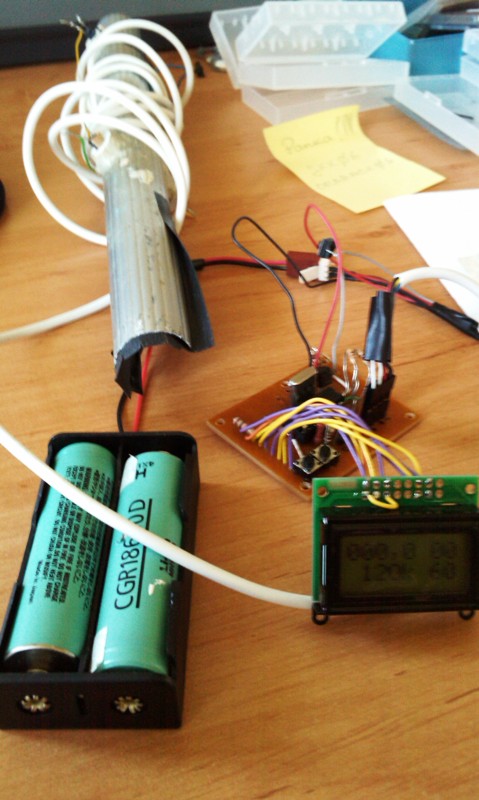

Vahepeal leidsin skeemi, mida on plaanis aja tekkimisel kasutada nn raamkiirusmõõtja tarvis. Sellega kaob vajadus aretada kinnitusi ja saab lihtsamalt erinevate püsside kiirusi mõõta. Momendil kasutan sama toru mis sai helikaardi kronograafi jaoks tehtud. Parem lahendus oleks miski 35x17x2mm või sarnane profiil aga Tartust ei ole õnnestunud leida. Testitud enam vähem samas kliimas vene IBH-713(6) see näitas 264 kolme lasu keskmiseks, seega väga võsas ei tohiks näidud olla.
