Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas Oliver »

Tervist kõigile! Kuna teema "Hatsan" muutus sujuvalt FX typhooniks ja siis suruõhu balloonideks, otsustasin teha uue teema suruõhu balloonidele, täitmiskomplektidele ning kõigele, mis puudutab püsside laadimist suruõhuga.

Kuna me isaga oleme omandanud mõningaid kogemusi sellel alal, siis loodan, et need võivad kellelegi kasuks tulla.

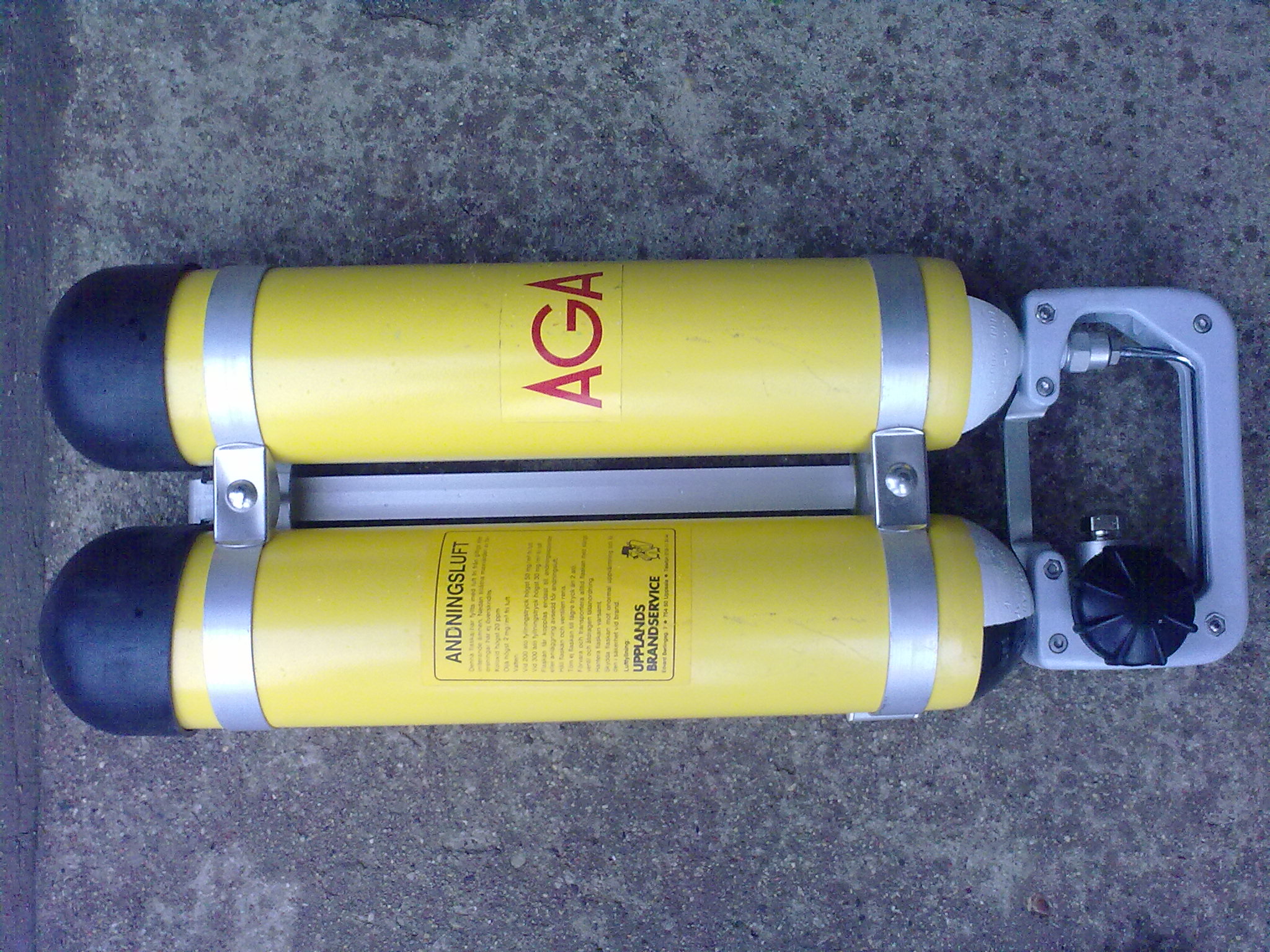

Ise kasutame sellist ballooni:
Pilt

Tegemist on sakslaste abiga meie lõunanaabritele. (Loodame, et me lõunanaabrite päästekomandode töövõimekust kuidagi ei õõnestanud.) Pildil on tegemist komplektiga, kus on kaks 4l ballooni omavahel kokku ühendatud. Seega kokku 8l õhku.
Balloonil peal kiri: Töörõhk 300bar. , Testrõhk 450 bar. Kõikidel balloonidel, mis on õnnestunud hankida on olnud sildid juures läti ja vene keelsed. Midagi taolist: Ventiil laseb läbi. Lähimal kontrollimisel selgus, et kõigis balloonides oli rõhku sees 250 - 295bar.
Ventiil lasi läbi ainult siis, kui kraani lahti keerata. Viga õnnestus lihtsate vahenditega parandada.
Laadimiskomplekte olen meisterdanud juba neli. Mina komplekteerisin, treial tegi oma töö.

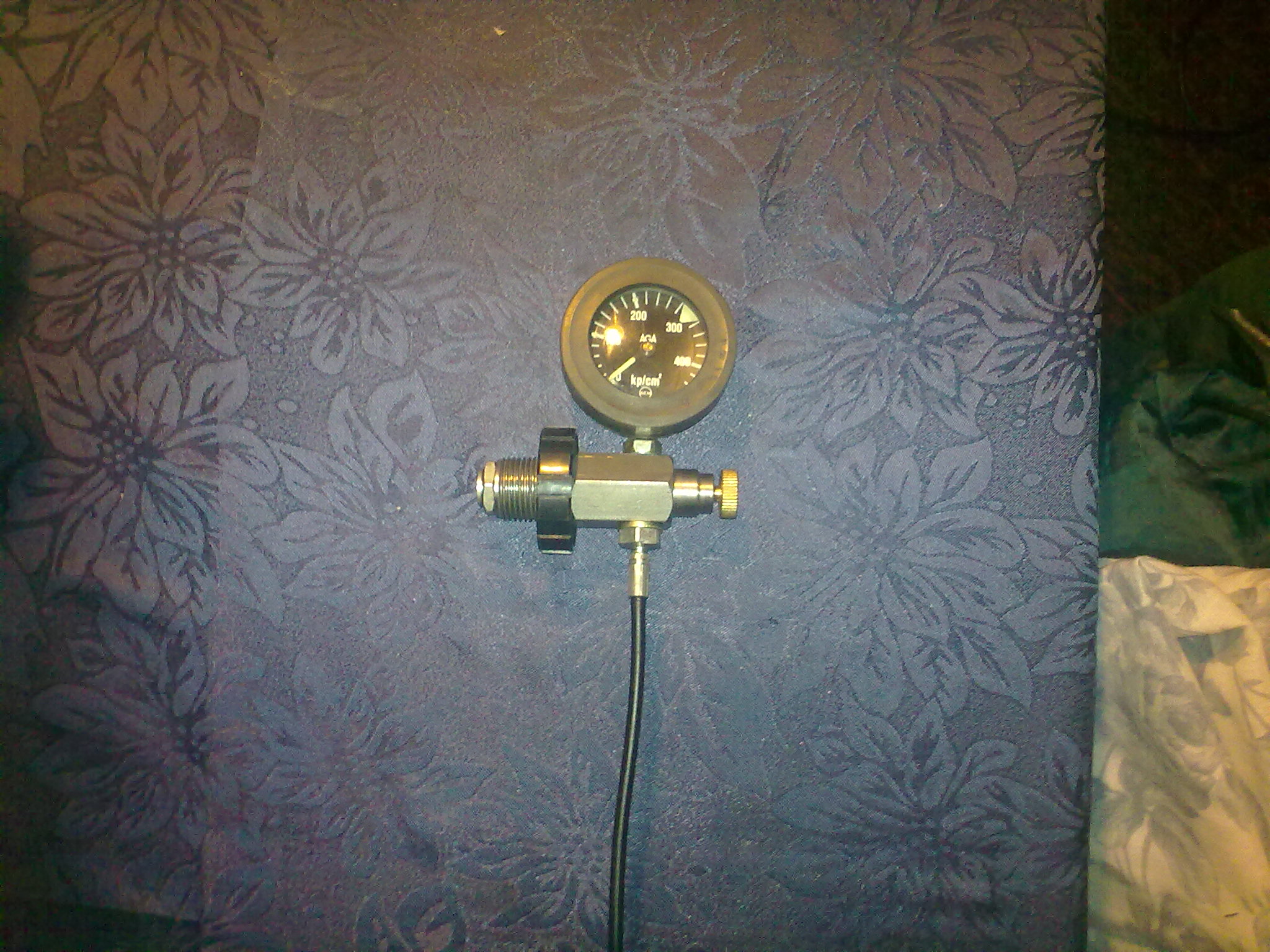

Komplekt näeb välja selline:
Pilt

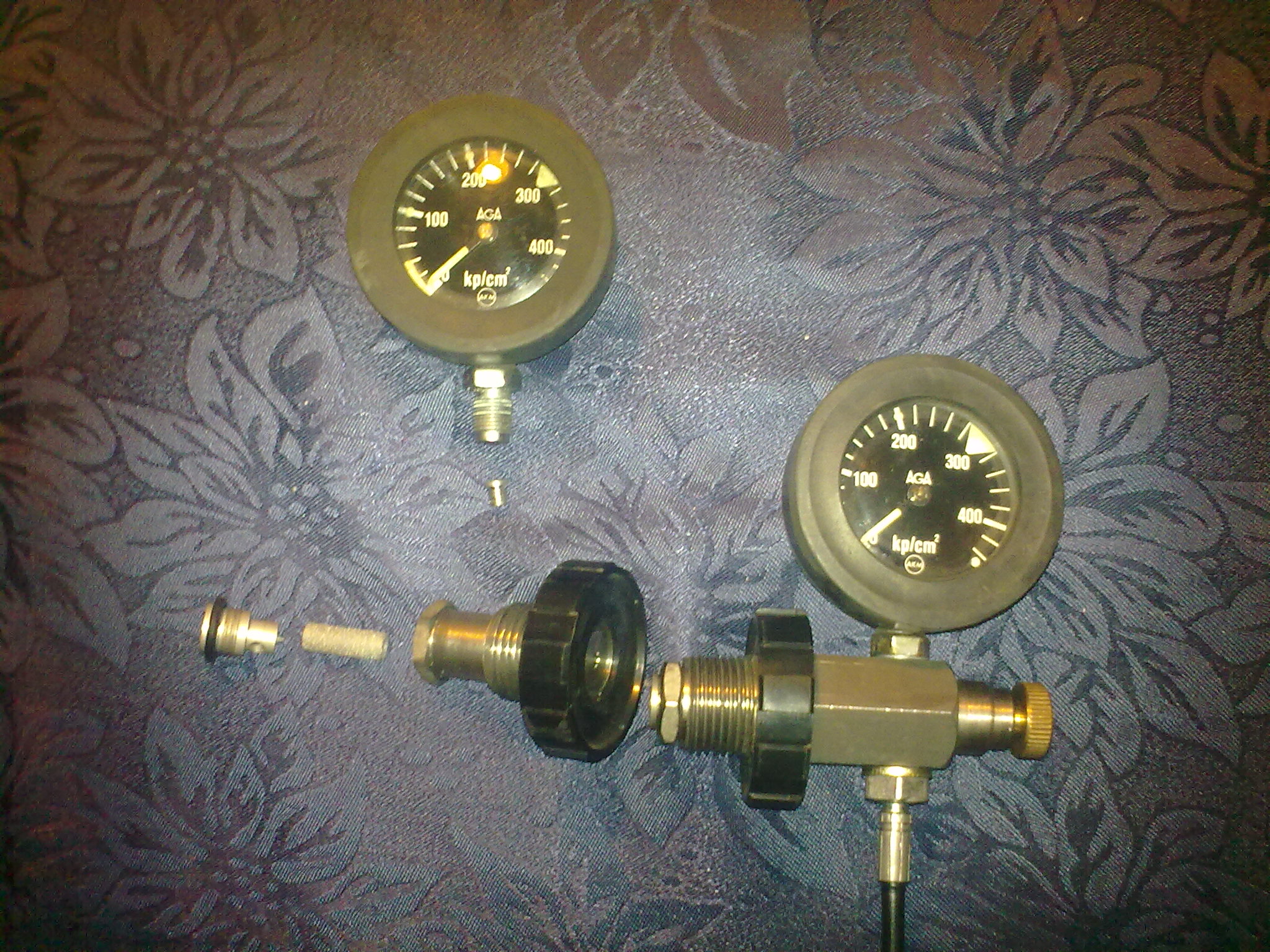

Siin veel üks pilt laadimiskomplekt lahtiarutatult. Siin on paremini näha, millest asi koosneb:
Pilt

Komplekti ise tegemise puhul juhiks tähelepanu paarile asjale. Rõhu väljalaskmis ventiil on 6mm peenkeermega (0.75mm) koonusotsaga polt. Tavakeermega (1.0mm) oli kinni keeramine nii, et õhku peaks natukene raskendatult. Peenkeermega asi tunduvalt lihtsam. Laadimiskomplektis tuleks kindlasti kasutada imepeenikest düüsi. (0.2/0.3mm). Düüsi olemasolu korral on tunduvalt lihtsam püssi täita, kuna ilma düüsita täitub püss väga kähku ja on oht, et püssi saab 180bari asemel imekiirelt 250bar. Kuna endal veel üks düüs olemas, siis saan veel ühe komplekti teha, kui manomeetri leian. Edaspidi tuleb düüsi asemel kasutama hakata väga lihtsat nippi. Nimelt ühes teises foorumis kasutaja "sada" soovitas: 5mm poldil tuleb peene kolmnurk viiliga pikki polti keermesse soon sisse viilida. (Ainult keere õrnalt maha.) Kuna 200-300 barine rõhk tungib lihtsalt ka keerme vahelt läbi ja asi iseenesest toimib väga hästi. Täitmiskomplektis mul muide ka filter sees.

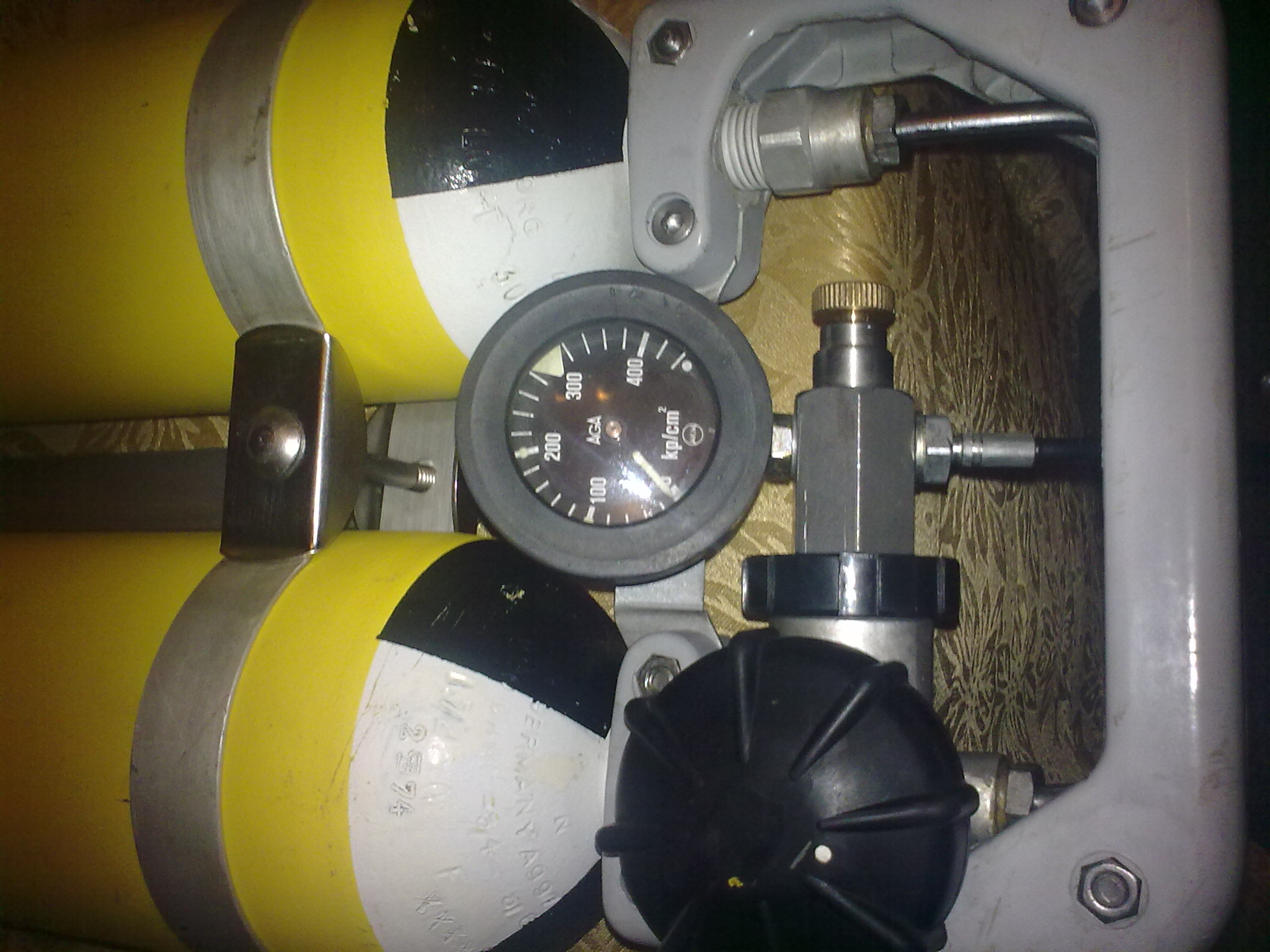

Ja siin veel üks pilt balloonist koos täitmis komplektiga. Voolikuks on kasutatud FX'i pumba voolik:
Pilt

Loodan, et kellelegi oli nendest näpunäidetest abi.
Field Targeti lehel FX'i täitmiskomplekt täitsa müüa. Kiri juures, DIN 18. (Mida iganes see ka tähendaks.)
vre
Aktivist
Postitusi: 67
Liitunud: 15 Nov 2011, 23:19

Re: Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas vre »

Tsau.Targeti lehel on müüa see komplekt küll,aga konks selles et laos pole ja millal tuleb ei tea kah.Hydroscandjas monomeeter täitsa müia.Omal tuli vidinate hind kokku alla 100 euri sh ka uus suruõhu kraan.Puudu jäid vaid Din 18 emane ja isane liide mis peaksid siis asetsema kraani ja monomeetri vahel ja mida pole suutnud meie riigist kusagilt leida.Oleks näidis ees ehk siis teeks sõbrast treial selle järgigi.Jama selles,et mul vanemat tüüpii vene balloonid ja neil täitmisotsik ehk siis kaasaegsetel Din 18 hoopis teine.Neid din 18 neid on kah kaht tüüpi max230 bar ja max 300bar.Kas neid läti balloone rohkem pole saada? ja veel,et millise max rõhuni sa neid balloone laadida lased. Terv V
Oliver
Värske huviline
Postitusi: 30
Liitunud: 05 Apr 2011, 22:35

Re: Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas Oliver »

Hetkel kodus üks üleliigne balloon olemas. (Kuigi naabrimees broneeris ära ja pidi paari päeva pärast teada andma, kas tahab, või ei.) Kui minimaalne rõhk balloonis on 150bar, siis lasen täita kuni 300 barini. Enamus kompressorid on reguleeritud kas 300 või 305 bari peale. Peale ballooni jahtumist tegelikult seal rõhku max 295bari.
vre
Aktivist
Postitusi: 67
Liitunud: 15 Nov 2011, 23:19

Re: Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas vre »

Tere.Mis ballooni hinnaks soovid ja kus kandis Eestimaal asud?
Oliver
Värske huviline
Postitusi: 30
Liitunud: 05 Apr 2011, 22:35

Re: Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas Oliver »

Kahjuks ei saa aidata. Naabrimees otsustas ära osta. Niiet hakkan uut täitmiskomplekti nikerdama kui vaid leiaks kusagilt manomeetri. 300bari ja kindlasti oleks vaja 1/8'' keermega. Sellise keermega on tunduvalt lihtsam täitmiskomplekti teha kuna voolikul ka sama keere. Muidu asume Viljandis.
vre
Aktivist
Postitusi: 67
Liitunud: 15 Nov 2011, 23:19

Re: Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas vre »

Kahju.Manomeetri leiad hydroscandjast.Kas nad Viljandis ka on ei tea.Näitas max 400 bar i hinda eraldi ei mäleta.
Oliver
Värske huviline
Postitusi: 30
Liitunud: 05 Apr 2011, 22:35

Re: Suruõhu balloonid ja täitmiskomplektid

Postitus Postitas Oliver »

Lõunapoolsed naabrid pakuvad jälle selliseid suruõhu balloone müüa. Kuna endal juba olemas, siis küsin, et ehk keegi tunneb huvi?

Pilt
